无负压供水设备/恒压变频供水装置：无负压供水设备又被称之为管网叠压供水设备是一种加压供水机组，直接与市政供水管网联接、在市政管网剩余压力基础上串联叠压供水而确保市政管网压力不小于设定保护压力（设定压力必须高于小区直供区压力需求，一般不低于1.2Kg）的二次加压供水设备。目前市场上主要有罐式无负压供水设备与箱式无负压供水设备。

        管网叠压(无负压)供水设备的核心是在二次加压供水系统运行过程中如何防止负压产生，消除机组运行对市政管网的影响，在保证不影响附近用户用水的前提下实现安全、可靠、平稳、供水。

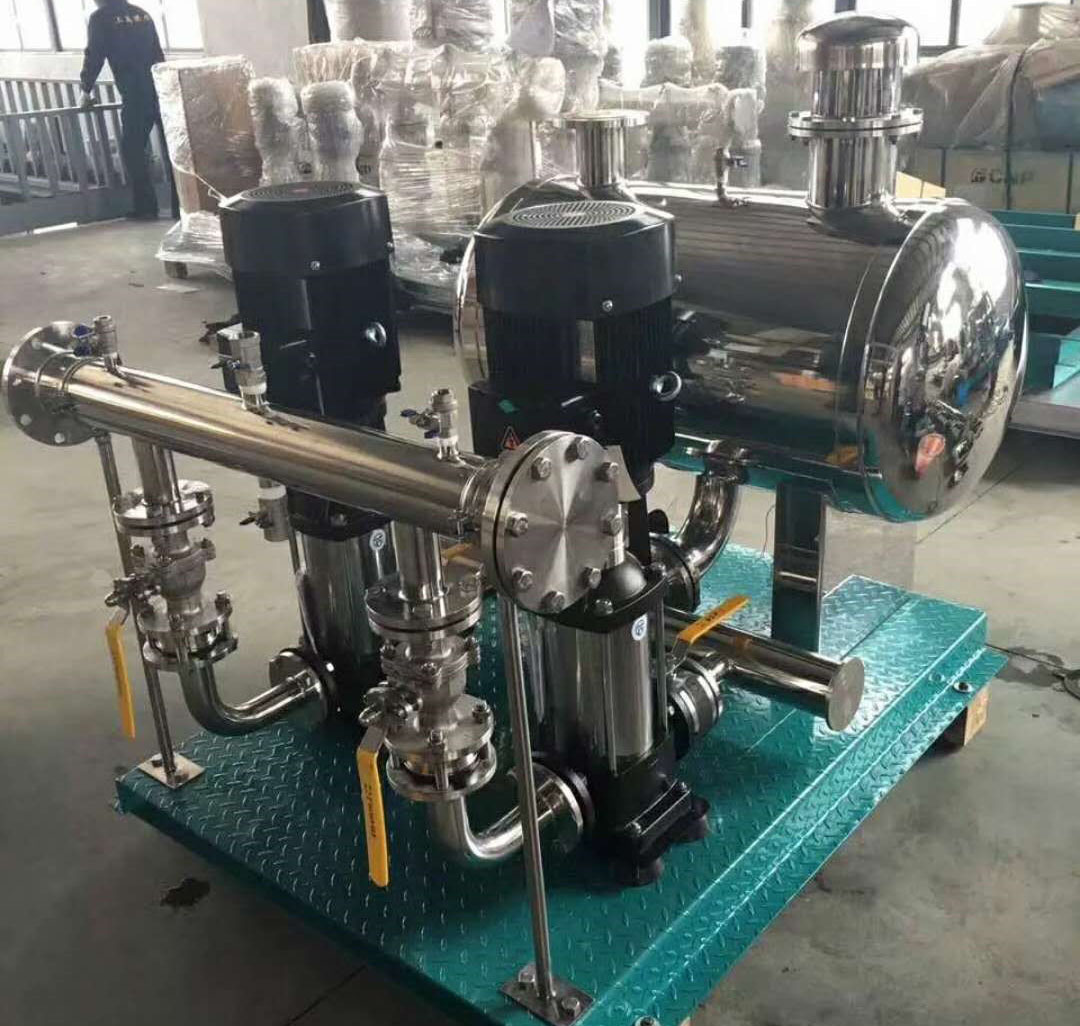

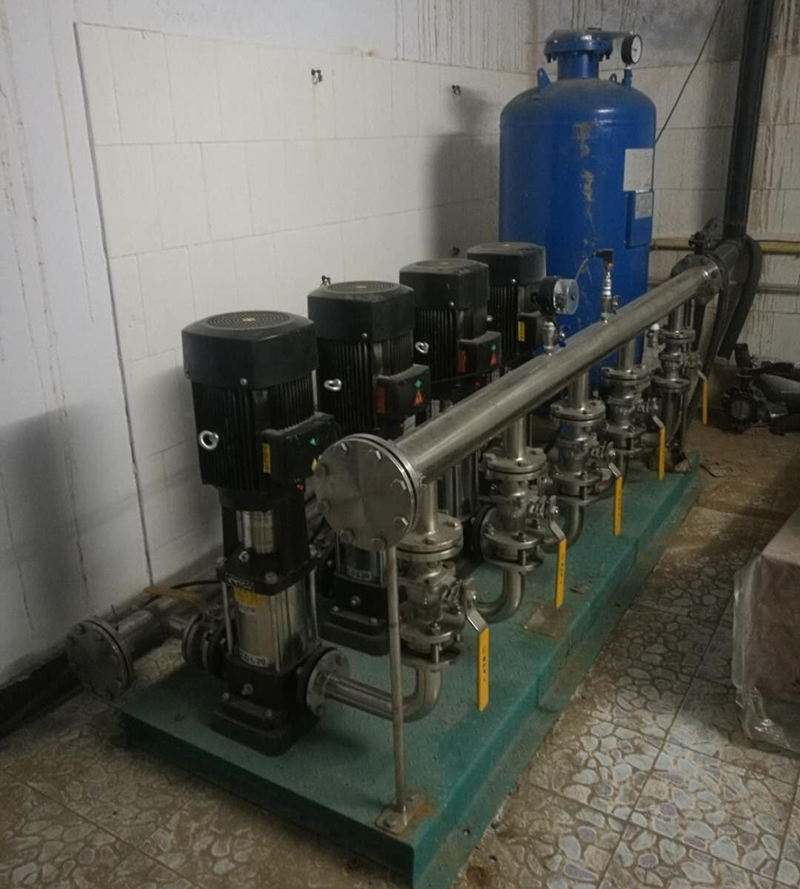

整套设备由稳流罐、真空抑制器、变频调速水泵机组、压力传感器、变频控制柜、倒流防止器（可选）、消毒装置（可选）、小流量保压罐（可选）等组成。从市政管网引来的进水管直接连接到稳流罐的进水口，稳流罐的出水口通过消毒装置后连接到加压泵组的进水管，加压机组的出水管与用户用水管连接，直接向用户管网供水。

工作原理

稳流罐式无负压供水设备与市政管网直接连接，在市政管网剩余压力的基础上串联叠压供水。

（1）变频恒压供水：当市政管网供水量大于用户用水量时，稳流罐式无负压供水设备变频恒压供水，此时稳流罐中存储一定量的承压水。

（2）消除负压：当用户用水量增加导致市政管网与稳流罐连接处压力下降，当压力降低到相对压力0以下时，在稳流罐中形成负压，真空抑制器的进气阀门打开，大气进入稳流罐。此时，稳流罐相当于一个具有自由液面的开口水箱，压力与大气相同，负压被消除。水位下降到设定值时，液位控制器将控制信号传递给变频控制柜中的控制系统，控制加压机组停止工作，用户停水；当用户用水量减小时，稳流罐中水位上升，气体从真空抑制器排气阀门排除，压力恢复正常后，加压机组重新自动启动，恢复供水。

（3）停水停机功能：当市政管网停水时，加压机组在液位控制器控制下自动停止运行，市政管网供水恢复后，自动启动重新恢复正常供水。

（4）小流量休眠功能：用户不用水或用水量很小时设备自动进入休眠状态(停机)并保持供水压力，用户恢复用水时系统自动唤醒，恢复正常供水。

（5）停电继续供水：当小区停电时，由市政管网继续向低区用户供水，停电不停水。设备恢复供电后，自动启动，恢复正常供水。

安装说明

1、设备应安装在强度不低于C20的基础上且四周留有排水设施和检修通道；

2、设备安装地点应选在较为干燥的环境，避免在露天环境，保护电气元件。

3、安装前应仔细检查泵体流产内有无硬质物，以免运行时损坏叶轮和泵体；

4、安装时管路不允许加在泵上，以免使泵变形，影响正常运行；

5、根据安装图纸先后顺序连接，连接处密封，不得强行安装，总管口径较大时需加支撑，以免产生应力；

6、拧紧地脚螺栓，以免起动时振动对泵性能产生影响；

7、在泵的进、出口管路上安装调节阀，在泵出口附近安装压力表，以控制泵在额定工况内运行，确保泵的正常使用；

8、管路系统实验压力为额定压力的1.5倍，并持续保持5分钟以上。在试压过程中，管路系统不得有出现裂缝以及滴、漏、渗现象；

9、排出管路如装止回阀应装在闸阀的外面；

10、泵的安装方式分为硬性联接安装和柔性联接安装。

应用范围

1、高层建筑、居民小区、别墅等居民生活用水。

2、企事业单位、宾馆、写字楼、百货商场，大型桑拿浴、医院、学校，体育馆，高尔夫球场，机场等场所的日常用水。

3、生产制造、洗涤装置、食品工业、工厂、工矿的生产用水。

3、已建好的水池，可以采用无负压供水设备与水池共用的供水方式，进一步节能；

4、对原有气压供水设备进行改造，可以充分利用原有的气压罐；

5、各种循环系统，自来水厂的中间加压泵站；

6、其他：老旧水池供水及其它形式供水的改造；

7、农田灌溉系统；
